干式變壓器sg

　　干式變壓器sg

　　

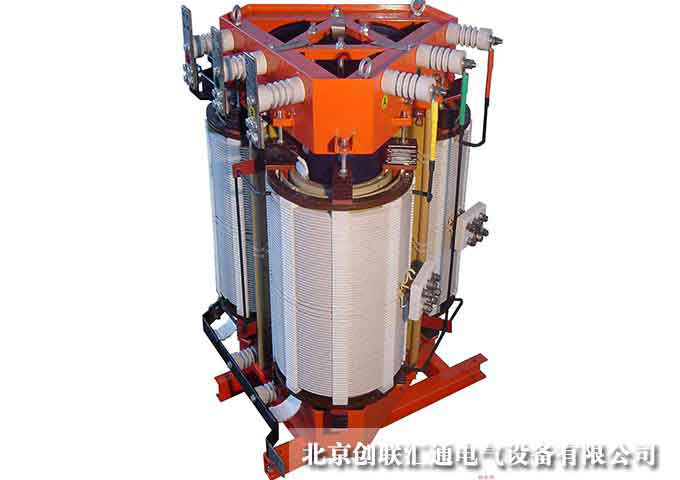

　　SG干式變壓器是一種變壓器，容量為30~2500KVA，電壓為35KV以下。

　　

　　特性：

　　

　　1、阻燃機能好無凈化線圈所采取的玻璃纖維和樹脂等絕緣質料，具有難燃自熄的特性，也不會因受熱而發生有毒氣體。

　　

　　2、部分放電量小，由于在真空狀況下澆注，凹凸壓線圈內無氣泡，無空地，具有靠得住的絕緣機能，局放量不跨越5pc。

　　

　　3、防潮機能好，不吸塵，不怕侵蝕性氣體的腐蝕，顛末防銹侵蝕處置的鐵芯，夾件等與線圈一樣，順應在卑劣情況下運轉，分外是在高潮的情況中運轉。

　　

　　4、機器強度高，熱不變性好，固化后構成堅固的圓筒形線圈，因?yàn)槠浣^緣質料的優組合，與銅導體根基分歧的熱收縮系數，具有較著的抗打擊性和抗裂性。

　　

　　5、絕緣機能好，耐雷電打擊程度高，接受突發短路才能強。

　　

　　6、過載才能強，因?yàn)樯釞C(jī)能好，短途經載才能強。

　　

　　7、消耗低，體積小，重量輕，可省安裝空間，把安裝運轉成本降至較低。

　　

　　8、經濟機能好，無火警、爆炸，可安裝在負荷中間，充實接近電點，節流高貴的高壓舉措措施用度。節流電源盒電費開支。因?yàn)闆](méi)有變壓器油，安裝時免于斟酌排油、集油、防火等舉措措施。免保護，可節儉大量質料和保護用度。

　　

　　布局：

　　

　　1、線圈采取銅導線環繞糾纏或箔繞，以玻璃纖維加強，環氧樹脂不加填料真空枯燥脫氣脫濕團體澆注，機器強度高，抗短路，耐打擊才能強。

　　

　　2、高壓繞組先結尾及中心分接抽頭采取銅螺母預埋布局，剛性好，便于調檔，美妙整潔。

　　

　　3、鐵芯采取優良晶粒取向冷軋硅鋼片疊制，45° 全斜多門路接縫。概況用樹脂絕緣涂層籠蓋，耐濕潤，防銹，降噪。

　　

　　4、鐵芯、夾件和線圈之間采取彈性件夾緊，使線圈處于恒定壓緊狀況，以下降噪音。

　　

　　5、變壓器按自冷設想，團體澆注的高（低）壓線圈筒壁內部預留有縱向透風道，可裝備逼迫風冷裝配（冷卻風機），采取逼迫風冷裝配后，較多可進步額定輸出容量50% （500kVA 及以下40% ）。

　　

　　6、配有BWDK 系列溫控器，在高壓線圈頂部的預埋孔內安排鉑電阻（Pt100 ）。以監測變壓器繞組溫升，主動啟停冷卻風機并設有毛病報警、超溫報警和超溫跳閘功用，為干式變壓器供給靠得住的過載庇護裝配，從而進步干式變壓器運轉的寧?kù)o性。

       以上是常見的SG干式變壓器的各種的資料供大家進行參考，對于常見的干式變壓器您還有什么其他的問題的話請聯系我們或者是咨詢我們的網站進行溝通和了解吧!
