箱變的消防安全

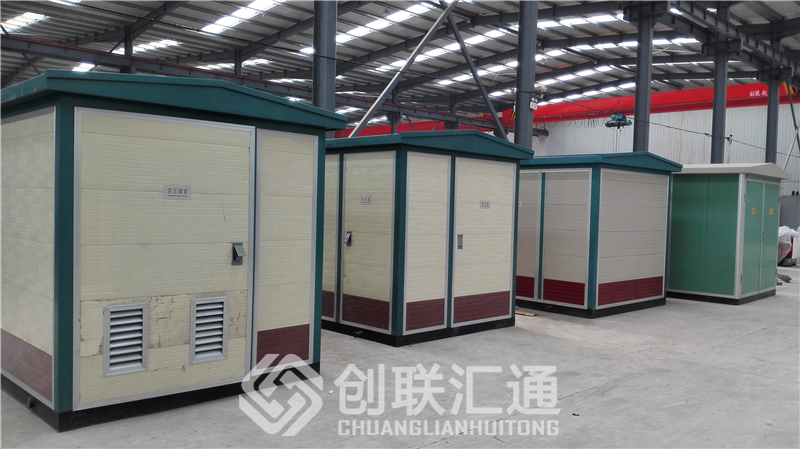

“系列9”提及“通用規范”（GB55024-2022）的要求：民用建筑紅線內的室外供配電線路不應采用架空線敷設方式。當然，此處箱變限定為10kV預裝式箱變，即我們通常所謂的“歐式變”，且配套安裝的是干式變壓器——本地區箱變采用油變的情形不太常見。

探討箱變的消防安全、當然，深入負荷中心、進出線方便、土建基礎條件、抗震等一般性原則，無定量標準，此處不敘。
一、消防安全
根據GB50016-2014(2018年版)第5.2.3條的規定：民用建筑與10kV及以下的預裝式變電站的防火間距不應小于3m。
與之相呼應，“技措”3.4.5有如下要求：

戶外箱式變電站
1 負荷小而分散的建筑群及風景區旅游點等場所，宜選用戶外箱式變電站。
2箱式變電站的容量，不宜大于1250kVA。
3 箱式變電站的一次高壓主接線可以是專用回路，也可以是雙路干線方式，或環網供電方式。
4當無特殊要求時高壓側宜采用環網式開關柜，變壓器采用熔斷器或斷路器保護。
5 戶外箱式變電站，低壓保護電器宜采用塑殼式斷路器，但分斷能力應滿足要求，并應滿足低壓
主斷路器與饋電斷路器保護的選擇性要求。
6變壓器可以采用油浸變壓器，當與主體建筑的防火距離不能滿足要求時，箱式變電站內宜選用
干式電力變壓器。
7變電站的位置，宜設置在安全，隱蔽的地方，除應考慮盡量深入負荷中心及進出線的方便外，
尚應考慮對周圍環境的影響;距人行道邊凈距不應小于1m，距主體建筑凈距不小于3m。
8防護等級，宜不低于IP33。
9運行環境溫度不應超過40℃，24小時平均溫度不超過35℃。當超過平均氣溫時，應降容使用。
10箱式變電站的進出線宜采用電纜方式。
11變電站的下部，宜設有電纜溝室，不進人的電纜溝室深度凈高不宜小于1.2~1.5m，進人的不宜小于1.8m。
12電纜溝室應設有滲水管孔，進出溝室的電纜套管宜設有擋水板。
13安裝地點的周圍環境應沒有對設備和絕緣有嚴重影響的氣體、蒸汽或其它化學腐蝕性物質存
在，地面傾斜度不超過5°。
電力院工程客
14計量方式，根據供電部門要求設置。
可見，僅就消防安全而言，箱變距離建筑物3米即可，同時應注意與人行道邊線距離大于1米。
