詳述箱式變電站

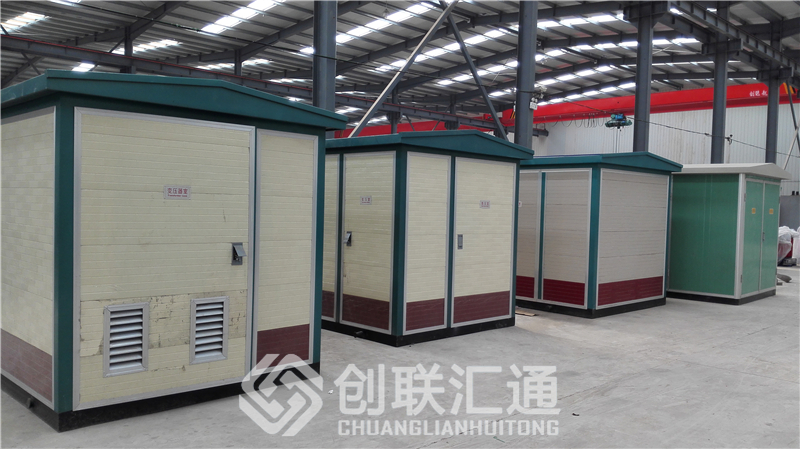

箱式變電站具有重量輕，安裝維護方便，外形美觀等特點，特別適合于工礦企業，城市配電、公園、居民住宅區等場所變電。箱式變電站主要由多回路高壓開關系統、鎧裝母線、變電站綜合自動化系統、通訊、遠動、計量、電容補償及直流電源等電氣單元組合而成，安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱體內，機電一體化，全封閉運行，

箱式變電站主要有以下特點：

（1）技術先進安全可靠。箱體部分采用目前國內領先技術及工藝，外殼一般采用鍍鋁鋅鋼板，框架采用標準集裝箱材料及制作工藝，有良好的防腐性能，20年不銹蝕，內封板采用鋁合金扣板，夾層采用防火保溫材料，箱體內安裝空調及除濕裝置，設備運行不受自然氣候環境及外界污染影響，可保證在-40℃～+40℃的惡劣環境下正常運行。箱體內一次設備采用全封閉高壓開關柜(如XGN型)、干式變壓器、干式互感器、真空開關，彈簧操作機構、旋轉隔離開關等設備，產品無裸露帶電部分，為全封閉、全絕緣結構，完全能達到零觸電事故，安全性高，二次采用微機綜合自動化系統，可實現無人值守。

（2）自動化程度高。全站智能化設計，保護系統采用變電站微機綜合自動化裝置，分散安裝，可實現“四遙”，即遙測、遙信、遙控、遙調，每個單元均具有獨立運行功能，繼電保護功能齊全，可對運行參數進行遠方設置，對箱體內濕度、溫度進行控制和遠方煙霧報警，滿足無人值班的要求；根據需要還可實現圖像遠程監控。

（3）工廠預制化。設計時，只要設計人員根據變電站的實際要求，作出一次主接線圖和箱外設備的設計，就可以選擇由廠家提供的箱變規格和型號，所有設備在工廠一次安裝、調試合格，真正實現變電站建設工廠化，縮短了設計制造周期；現場安裝僅需箱體定位、箱體間電纜聯絡、出線電纜連接、保護定值校驗、傳動試驗及其它需調試的工作，整個變電站從安裝到投運大約只需5～8天的時間，大大縮短了建設工期。

（4）組合方式靈活。箱式變電站結構比較緊湊，每個箱均構成一個獨立系統，這就使得組合方式靈活多變，使用單位可根據實際情況自由組合一些模式，以滿足安全運行的需要。

（5）投資省見效快。箱式變電站較同規模常規變電所減少投資40%～50%，由于先進設備的選用，特別是無油設備運行，從根本上徹底解決了常規變電所中的設備滲漏問題，變電站可實行狀態檢修，減少維護工作量，可節約運行維護費用，整體經濟效益十分可觀。

（6）占地面積小。選用箱式變電站，僅為同規模變電所占地面積的1/10，可充分利用街心、廣場及工廠角隅即可安裝投產，符合國家節約土地的政策。

（7）外形美觀，易與環境協調。箱體外殼采用鍍鋁鋅鋼板及集裝箱制造技術，外形設計美觀，在保證供電可靠性前提下，通過選擇箱式變電站的外殼顏色，從而極易與周圍環境協調一致，特別適用于城市建設，如城市居民住宅小區、車站、港口、機場、公園、綠化帶等人口密集地區，它既可作為固定式變電所，也可作為移動式變電所。
