箱式變電站的結構你知道多少

箱式變電站結構主要分為高壓開關柜、變壓器、低壓配電裝置三種，高壓開關可根據系統需要選用六氟化硫或真空斷路器、環網開關、負載開關、熔斷器等。高壓側也可安裝計量裝置。低壓側一般安裝主開關和分支饋線開關，只安裝一個饋線開關。它將直接向低壓終端用戶供電。此外，還可安裝補償電容器、計量裝置等。配電變壓器一般附有油變或干式變壓器。

歐式箱變

歐式箱式變電站結構歐式箱式變電站高壓室一般由高壓負荷開關、高壓熔斷器、避雷器等組成。具有斷電操作和過載、短路保護功能。低壓室由低壓空氣開關、電流互感器、電流表、電壓表等設備組成。有兩種方式來形成盒子:排列排列和三角形排列。線路布置的高壓室和低壓室較寬，便于實現環網或雙電源連接的環網供電方案。

美式箱變

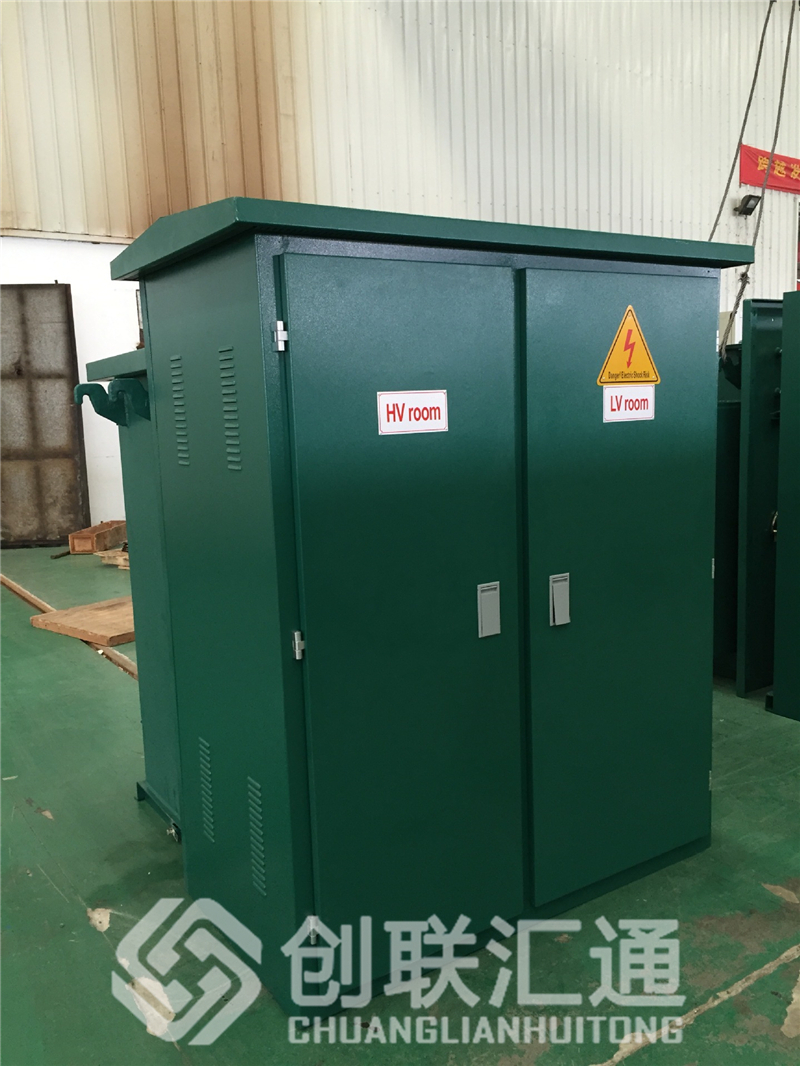

美式箱式組合變壓器的結構分為前、后兩部分。前端為配線柜。配線柜包括高低壓端子、高壓負荷開關、插入式熔斷器、高壓分接開關操作手柄、油位計、油溫計等設備。后部為油箱，散熱器、變壓器繞組、鐵芯、高壓負載開關、插入式保險絲均在油箱內。箱體采用全密封結構。
