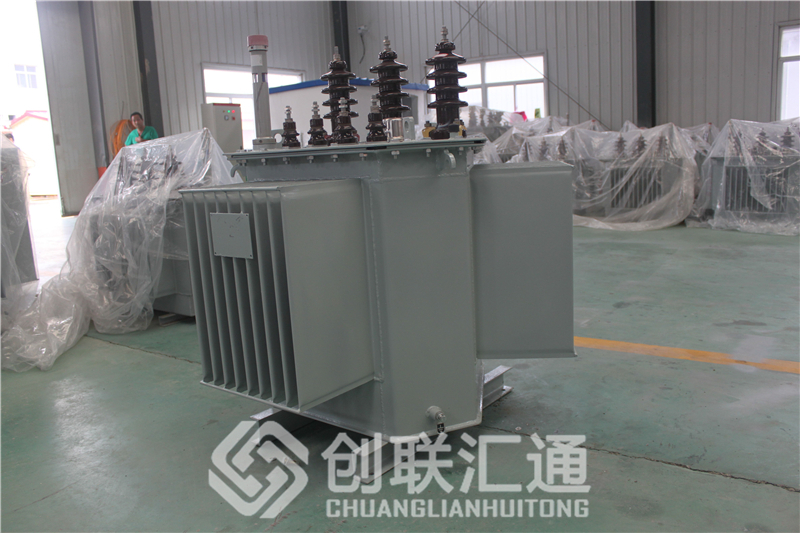

S13-MRL三維繞線鐵心變壓器

按現行國際GB/T6451-1999《三相油浸電力變壓器技術參數和要求》容量30-1600kVA，S13-M.RL系列空載損耗平均下降50%，負載損耗平均下降30%；S13-MRL系列空載損耗平均下降30%負載損耗平均下降25%。

在國家節能減排政策的推動下，節能變壓器得到了越來越廣泛的應用，如燎原之勢。變壓器全年的能耗與S11 / S13-MRL三維繞線鐵芯變壓器鐵芯及繞線結構和工藝技術密切相關。人們對節能變壓器的研究開發從未停止過，從S7到S9、S11，再到現在的S13、SH15非晶合金變壓器。業績持續改善。由于傳統變壓器鐵芯采用平面結構和層壓工藝，存在三相磁路不平衡、局部磁通方向與硅鋼片導磁方向不一致、多氣接頭等缺陷，制約了變壓器能效水平的提高。在節能技術推廣方面難以突破。目前，國內外大多數變壓器生產廠家通過采購優質晶粒取向冷軋硅鋼片，增加鐵芯層壓厚度，增加銅線用量，或采用昂貴的進口材料，來降低S11 / S13-MRL三維繞線鐵芯變壓器的損耗。

S11 / S13-MRL型三維繞線鐵心變壓器的特點

1. 性能節能、環保、防盜效果最佳

(1)S13- MRL三維繞線鐵芯變壓器節能節能:空載損耗S13比S11國標值降低25%，空載電流S13比S11國標值降低80%。

(2)  S13-MRL三維繞線鐵芯變壓器節材降耗:硅鋼片節材20%，銅節材2-3%。

(3)超低靜音:噪音可降低7-10dB。

2. S13-MRL三維繞線鐵芯變壓器鐵芯由三個相同的單機架組成。裝配后的等邊三角形立體結構好，鐵芯機械強度高，三相應力一致，增強了機體抗短路的能力。

3.芯在制造過程中進行真空退火處理，基本可以消除內應力。磁路各處沒有高磁阻，大大降低了空載損耗和空載電流。

4.  S13-MRL型三維繞線鐵芯變壓器鐵芯采用無接頭連續繞線，硅鋼帶結構緊湊，工作振動小，可將噪聲降至最低。

5. 鐵芯三相磁路連接，保證三相電源平衡，降低損耗效果顯著。

6. S13-MRL三維繞線鐵芯變壓器切割硅鋼片可加工無廢料。即材料利用率為100%。芯芯無接頭連續纏繞，消除了人工疊片、堆垛、插拔鐵軛造成的質量波動，減少了加工工序，提高了生產率。

7.  S13-MRL三維繞線鐵芯變壓器采用三角形鐵芯，空間利用率高，減少了線圈導線的長度，可以節省原材料，減少負載損耗，從而減輕變壓器的重量。且體積比常規產品小，結構緊湊，外形美觀，占地面積校準。

8.  S13-MRL型三維繞線鐵芯變壓器節能低耗，運行成本低，性價比高，使用戶在短時間內收回投資。

9. S13-MRL三維繞線鐵芯變壓器的高/低壓線圈繞在一個封閉的線圈鐵芯中，與鐵芯一體。鐵芯不能被敲開，線圈也不能被移除。另外，100kVA的變壓器重量為400kg, 200kVA的變壓器重量為650kg，因此很難拆卸整個鐵芯和線圈。硅鋼片、銅線等貴重物品不易分離。因此繞線鐵芯變壓器具有較好的防盜性能。
