帶你快速看懂箱式變壓器主要由什么部分組成

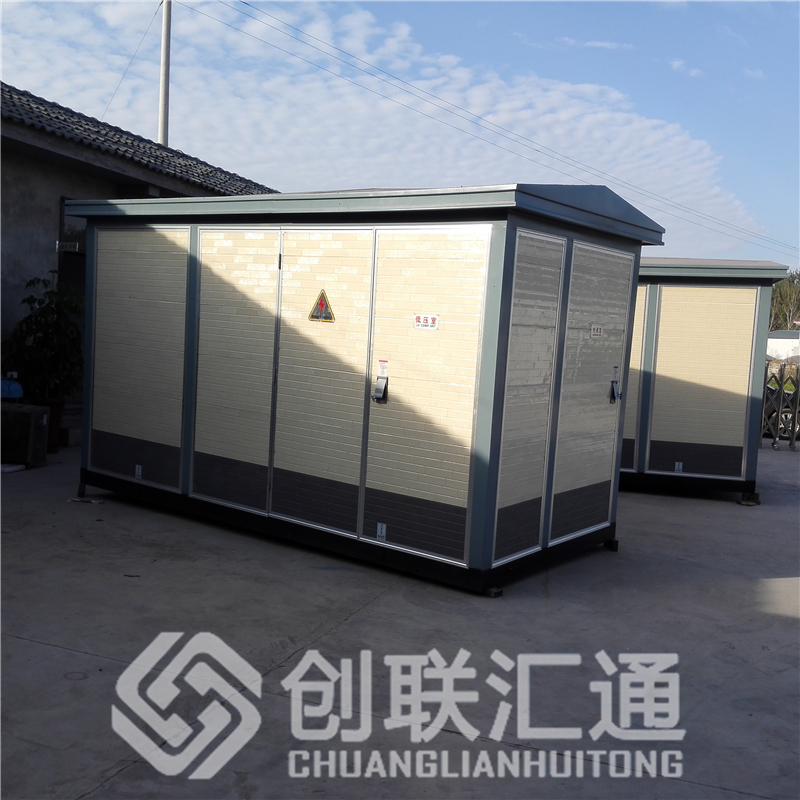

箱式變壓器是電力系統中非常重要的設備之一，廣泛應用于電廠、變電站、工礦企業等領域。了解箱式變壓器的主要組成部分，有助于我們更好地理解其工作原理和性能特點。小編將帶你了解一下我們創聯匯通電氣生產的箱式變壓器的主要部分。

1. 箱式變壓器的外殼是由金屬材料制成的，通常采用鋼板冷拼接而成。外殼的主要作用是保護內部的絕緣和導體，同時也能起到防護、散熱和防腐的作用，還能防止小動物進入。

2. 鐵芯是箱式變壓器的核心部分，由硅鋼片疊壓而成。鐵芯的作用是提高變壓器的能量傳輸效率，減少能量損耗。優質的鐵芯能夠降低磁漏和渦流損耗，確保變壓器的性能穩定，還有一種是非晶合金的。

3. 繞組是箱式變壓器中非常重要的部分，包括高壓繞組和低壓繞組。繞組由導線繞制而成，通常采用銅線和銅箔或鋁材料。高壓繞組和低壓繞組之間通過絕緣材料隔離，以保證電流的正常傳輸。

4. 冷卻系統是箱式變壓器不可或缺的部分，主要包括油冷卻和風冷卻。油冷卻系統通過循環冷卻油，降低變壓器的溫度；風冷卻系統則通過風扇或散熱器進行散熱。有效的冷卻系統可以保證變壓器的正常運行和延長使用壽命。

5.斷路器是指能夠關合、承載和開斷正常回路條件下的電流并能在規定的時間內關合、承載和開斷異常回路條件下的電流的開關裝置。斷路器按其使用范圍分為高壓斷路器與低壓斷路器，高低壓界線劃分比較模糊，一般將3kV以上的稱為高壓電器。

6.避雷器是變電站保護設備免遭雷電沖擊波襲擊的設備。當沿線路傳入變電站的雷電沖擊波超過避雷器保護水平時，避雷器首先放電，并將雷電流經過良導體安全的引入大地，利用接地裝置使雷電壓幅值限制在被保護設備雷電沖擊水平以下，使電氣設備受到保護。

7.智能監控系統：智能箱變監控系統該系統是通過對箱式變電站內的高壓柜、變壓器、低壓柜等電氣設備進行智能化升級改造，實現溫度、電壓、電流、漏電、功率、電度、諧波等狀態信息的實時采集，并上傳至電易云進行存儲、分析與處理，及時發現電氣線路中過載、過流、過壓、三相不平衡、過溫超限、異常斷電等電氣故障，實現對箱式變電站設備的精益管理、精益監測和精益管控，讓運檢人員更加專注于故障搶修、運行分析、指揮決策工作，減少故障停電時間，實現安全隱患早發現、早處理，保障設備安全運行與穩定供電

8.高壓開關柜是有斷路器室、母線室、電纜室和繼電器儀表室這四個組成的。其功能主要是控制電壓，具有自動切換、自動傳輸與斷電功能

9.低壓配電柜的額定電流是交流50Hz，額定電壓380v的配電系統作為動力，照明及配電的電能轉換及控制之用

箱式變壓器由外殼、鐵芯、繞組、斷路器，避雷器，高壓柜，低壓柜，監控系統和冷卻系統等9個主要部分組成。了解這些部分的功能和特點，可以幫助我們更好地使用和維護箱式變壓器，提高電力系統的效率和穩定性。
