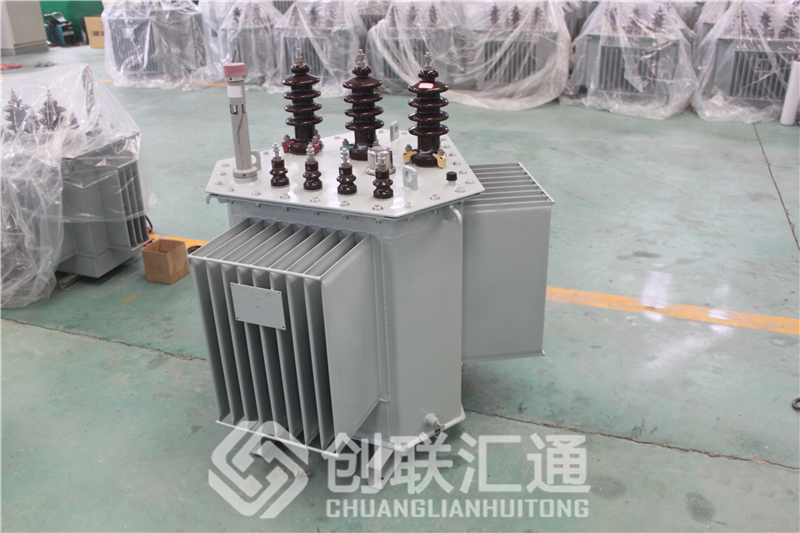

立體卷鐵芯變壓器

立體卷鐵心變壓器是一種節能型電力變壓器，它創造性地改革了傳統電力變壓器的疊片式磁路結構和三相布局，使產品性能更為優化。

三維立體卷鐵心變壓器、立體組合式卷鐵心變壓器、立體組合式三相卷鐵心變壓器、三角形立體卷鐵心變壓器、立體三角形卷鐵心變壓器等說法均是指立體卷鐵心變壓器，其型號中出現字母RL，如S13-MRL-100/10、SCB11-RL-1000/10，其中，R表示卷鐵心，L表示立體結構。

立體卷鐵心變壓器是一種節能型電力變壓器，它創造性地改革了傳統電力變壓器的疊片式磁路結構和三相布局，使產品性能更為優化，如三相磁路完全對稱、節電效果顯著、噪音大大降低、散熱及過載能力更強、結構緊湊體積小等

立體卷鐵心變壓器的關鍵部件是立體卷鐵心，它是由三只尺寸完全相同的單框鐵心拼合而成。每個單框鐵心的心柱、鐵軛截面相等，接近半圓形，拼合后鐵心的三只心柱呈等邊三角形立體排列，鐵心心柱的橫截面接近圓形，三只鐵心磁路長度一致，且鐵軛長度均最短，所以鐵心質量輕，空載損耗小
