　　1.技術標準

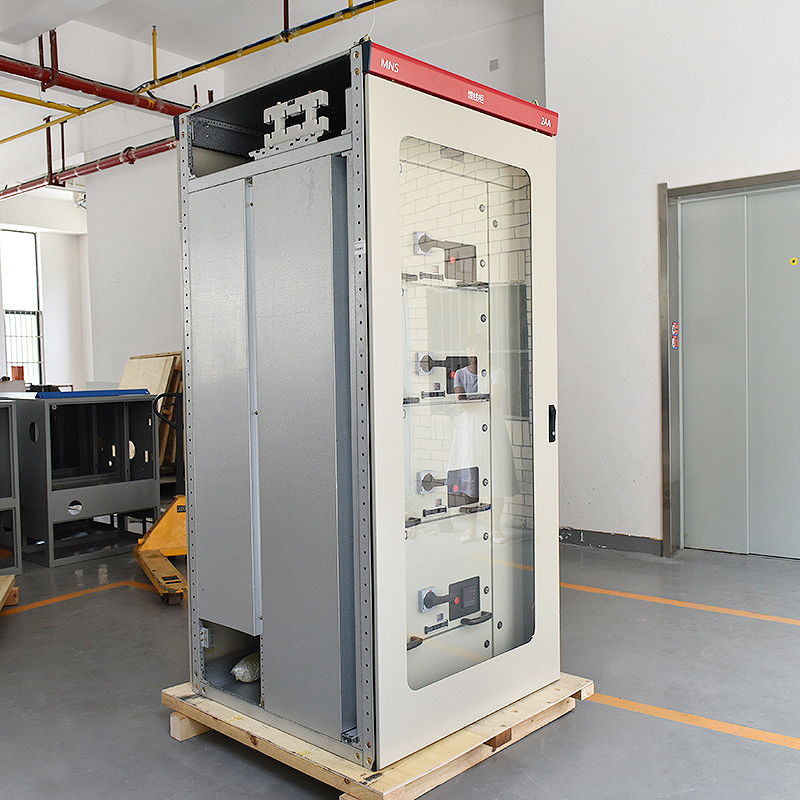

　　MNSG型低壓抽出式開關柜是由我廠從天傳所引進的技術，該裝置符合國情，具有較高的技術性能指標，造價相對較低，能夠適應電力市場發展需要并可與國內市場現有引進產品競爭的低壓抽出式開關柜。

　　1.MNSG型低壓抽出式開關柜(以下簡稱裝置)設計依據下列標準。

　　1.1.1 GB7251-1997 低壓成套開關設備和控制設備

　　1.1.2 GB9466-1988 低壓成套開關設備基本試驗方法

　　1.1.3 GB4942.2-1993 低壓電器外殼防護等級

　　1.1.4 GB3047.1-1995 高度進制為20mm面板、架和框的基本尺寸系列

　　1.1.5 GB762-1996 標準電流

　　1.1.6 GB/8582-2000 電工、電子設備機械結構術語

　　1.1.7 GB156-1993 標準電壓

　　1.1.8 JB/T9661-1999 低壓抽出式成套開關設備

　　1.2裝置名稱、型號

　　1.2.1裝置名稱

　　2.使用范圍和用途

　　裝置適用于交流380V及660V系統和異步電動機的控制設備，適用于廠礦及建筑物的配電及冶金、化工、輕工生產線的電動機集中控制，還可與程序控制器和微處理器組成配電自動控制系統。

　　3.技術性能和特點

　　3.1主要技術參數

　　3.1.1額定工作電壓

　　3.1.1.1主電路：380V(660V)

　　3.1.1.2輔助電路：交流220V 380V

　　直流110V 220V

　　3.1.2額定絕緣電壓

　　主電路額定絕緣電壓為660V(800V)

　　3.1.3額定頻率：50HZ

　　3.1.4額定電流

　　3.1.4.1水平母線額定工作電流≤2500A

　　3.1.4.2垂直母線額定工作電流800A

　　3.1.5裝置內母線額定短時耐受電流為15KA、30KA、50KA(1S)

　　3.1.6裝置內母線額定峰值耐受電流36KA、63KA、105KA。
