非晶合金干式變壓器的特點和性能

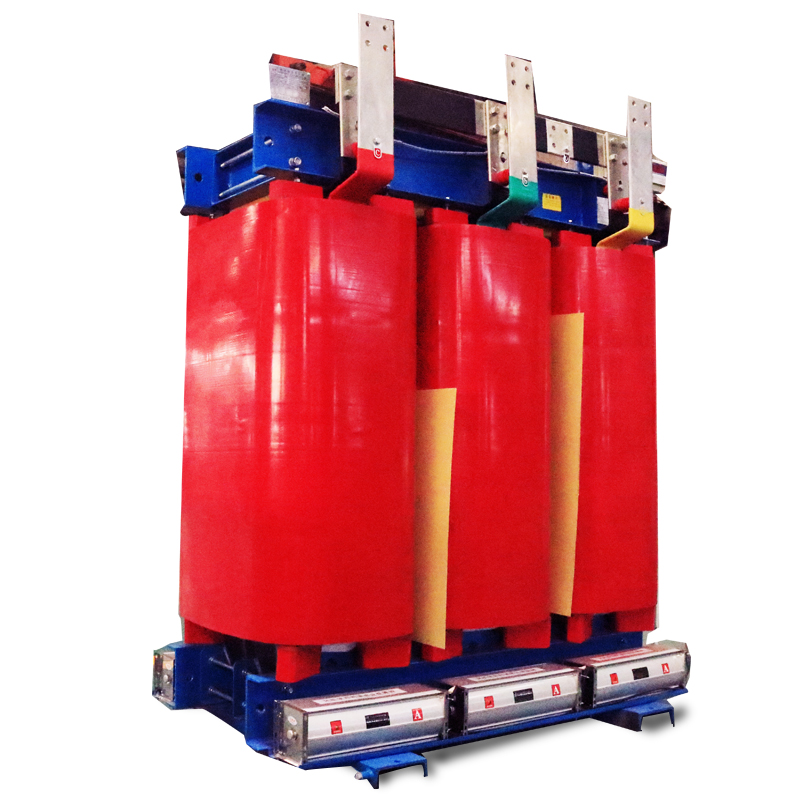

 非晶合金干式變壓器是用新型導磁材料(非晶合金)制作鐵心的新型節能變壓器。


 它比用硅鋼片作為鐵心的變壓器空載損耗下降70%以上，空載電流下降80%左右，是目前節能效果較理想的配電變壓器，特別適用于農村電網和發展中地區等負載率較低的地方。非晶合金環氧澆注干式變壓器的繞組及夾緊裝置所用材料與普通環氧澆注干式變壓器基本相同，但是選用的鐵心材料有著很大的差別，選用的是一種被稱為非晶合金的新型高技術產品。非晶合金是一種厚度為0.03mm左右很薄的磁性材料。

它是一定比例的合金原料采用超急冷技術(冷卻速度107℃/s)，經過冷卻浮筒，鑄成的帶狀薄片。與冷軋硅鋼片相比較，非晶合金材料具有五個方面的優點，但是也有五個方面缺點。這些缺點給變壓器的設計與制造帶來了很多困難。由于非晶合金帶材成型的緣故，鐵心的截面一般做成矩形，繞組也做成矩形。在一個軛位有斷口，打開斷口套裝繞組，然后閉合斷口。鐵心采用外購的三相三柱新結構。由于難燃阻燃，可靠性高，免維護等優點，非晶合金干式變壓器在配電市場有著廣闊的發展前景。

非晶合金干式變壓器結構上與傳統的干式變壓器差異較大，由于非晶合金材料的特殊性，受外加應力后損耗會增加60%左右，噪音也隨之增大，嚴重影響性能。因此必須保證非晶合金鐵心不受外加應力。選擇合適的夾緊和裝配結構。受力從兩方面考慮：靜態力和動態力。靜態力考慮鐵心自重和裝配時的受力。動態力指受突發短路的沖擊力。由于繞組采用的是相當成熟的普通環氧澆注干式變壓器所用的環氧澆注及箔繞繞組，完全能承受突發短路的沖擊力。主要考慮采取措施使低壓繞組能自保持，盡量少地把力傳遞給鐵心。相對于油式變壓器,干式變壓器因沒有油，也就沒有火災、爆炸、污染等問題，故電氣規范、規程等均不要求干式變壓器置于單先房間內。特別是新的系列，損耗和噪聲降到了新的水平，更為變壓器與低壓屏置于同一配電室內創造了條件。
