油浸式變壓器主要有哪些組成部分

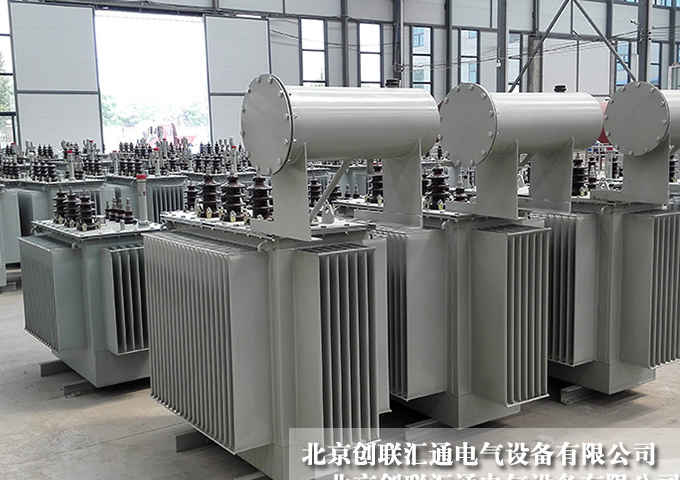

油浸式變壓器（oil immersed transformer），鐵心和繞組浸在絕緣液體中的變壓器。 油浸式變壓器為工礦企業與民用建筑供配電系統中的重要設備之一，它將10（6）kV或35kV網絡電壓降至用戶使用的230/400V母線電壓。此類產品適用于交流50（60）Hz，三相較大額定容量2500kVA（單相較大額定容量833kVA，一般不推薦使用單相變壓器），可在戶內（外）使用，容量在315kVA及以下時可安裝在桿上， 油浸式變壓器環境溫度不高于40℃，不低于-25℃，較高日平均溫度30℃，較高年平均溫度20℃，相對濕度不超過90%（環境溫度25℃），海拔高度不超過1000m。若與上述使用條件不符時，應按GB6450-86的有關規定，作適當?shù)亩~調整。

油浸式變壓器的結構組成：
1.鐵心
鐵心材料多選用優質高磁導冷軋取向硅鋼片，全斜接縫，步進式三級接縫，無孔綁扎，板式夾件結構。
2.線圈
 油浸式變壓器線圈材料采用優質無氧銅材料制造的扁線，低壓線圈采用連續式或螺旋式結構；高壓線圈采用連續式或糾結連續式結構，先末段加強絕緣，線圈采用不浸漆，但經過干燥處理形成一個有機整體。
3.器身絕緣
鐵心窗口內線圈上端增設30mm整體層壓木壓圈及30mm分體附壓板，下端增設70mm整體層壓木托板，不但加強了主絕緣強度，而且提高了線圈軸向的動穩定性。
4.引線
 油浸式變壓器高壓引線，有載調壓時采用優質的有載調壓分接開關，無勵磁調壓小電流時采用無勵磁調壓分接開關，大電流時采用三只單相無勵磁分接開關。
5.油箱
≤6300KVA變壓器采用桶式油箱和固定式片式散熱器，≥8000KVA變壓器采用鐘罩式油箱和可拆卸式片式散熱器。
6. 油浸式變壓器總裝配
壓力釋放閥開啟式變壓器容量≥315KVA安裝壓力釋放閥。
溫度控制器變壓器容量≥1000KVA安裝溫度控制器。
氣體繼電器變壓器容量≥800KVA安裝氣體繼電器。
速動油壓繼電器變壓器容量≥8000KVA安裝速動油壓繼電器。
看完以上的文章介紹，相信大家對什么是油浸式變壓器以及油浸式變壓器主要有哪些組成部分有了一定的了解。
